Norgau цангалары мен цанга жинақтары
Цанга — саңылауы бар конустық, серіппелі төлке. Цангалық патронға немесе аспаптық жақтауға орнатылады. Цилиндрлік сағақтары бар жабдықтар мен бөлшектерді бекітуге арналған.
Құралды орнату/алу кезінде қозғалысқа келетін арнайы жапырақшалармен жабдықталған. Ацентрлік ағыны бар сомынның арқасында элементті қысу және бекіту жүзеге асырылады.
Norgau цангалары ыңғайлы орнатуды және патроннан өнімді жылдам шығаруды қамтамасыз етеді. Құралды жедел өзгерту жабдықты қайта конфигурациялау уақытын қысқартады және жұмыс процесін оңтайландырады.
Цангалардың бірнеше түрі бар. Ең көп тарағаны-ER (DIN 6499, ISO 15488).
Norgau құралдары Еуропалық сапа стандарттарына сәйкес келеді. Бұл бренд өнімдерінің сенімділігіне және жұмыста жоғары дәлдікке кепілдік береді.
Модельдік қатар
- Цангалар (ER түрі)
- Конустың бұрышы 8°. Цанга өлшемдері: ER 11; 16; 20; 25; 32, 40 және 50. Бұл өнімнің максималды сыртқы диаметрі. Шұңқырларды бекітуге арналған тесік өлшемін ұлғайту қадамы 0,5 мм және 1 мм. Дәлдік сыныбы (радиалды соққы): 0.1 мм, 0.015 мм (стандартты) немесе 0,005 мм (жоғары дәлдік).
- Цангалар (OZ25 түрі)
- Өнімдер бөлшектердің қысылу коэффициентінің жоғарылауына ие, сондықтан олар жоғары жылдамдықты патрондармен қолданылады. Конустық бұрышы 2,52°. OZ түрі ER аналогтарына қарағанда ұзағырақ және олармен үйлесімді емес.

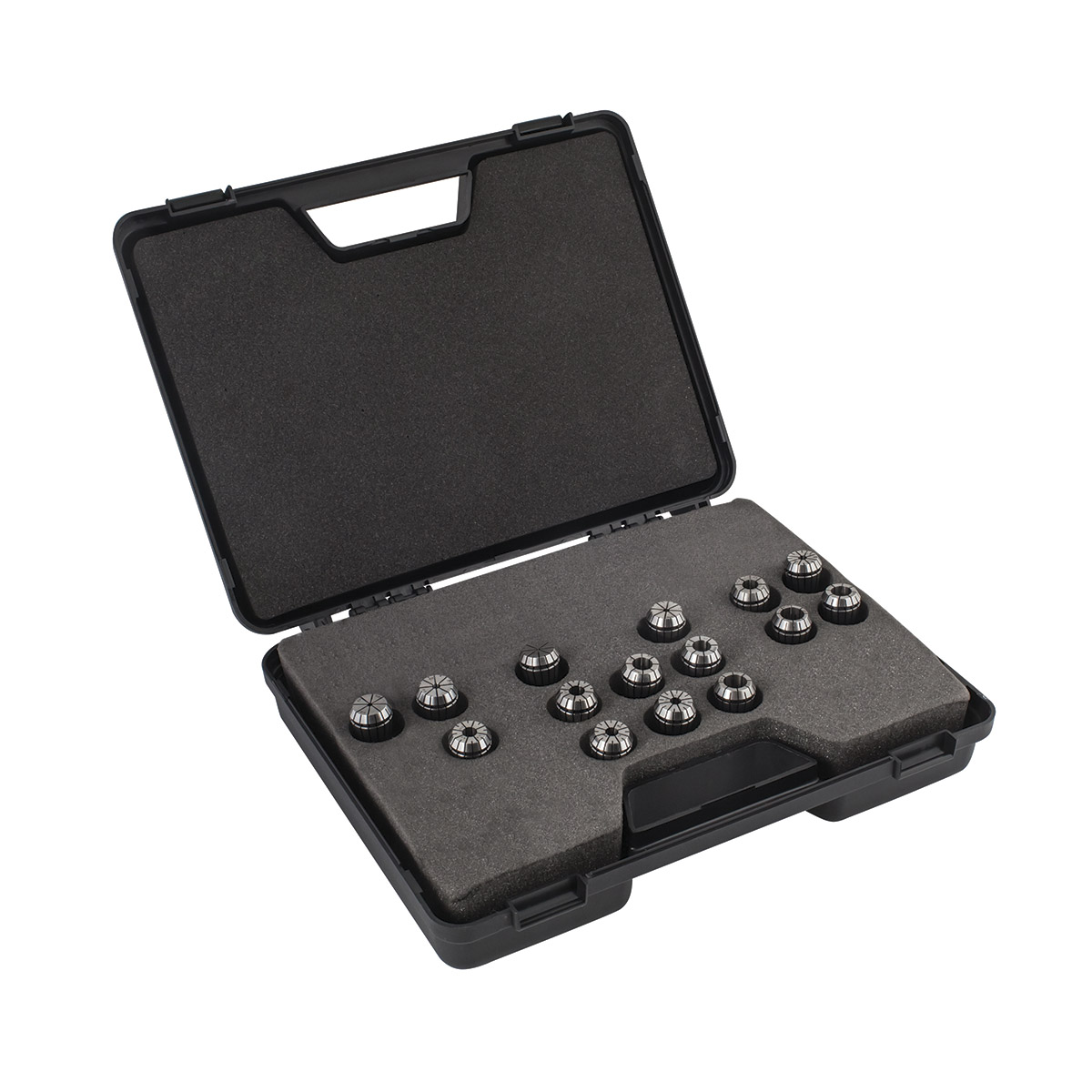

- Цанга жинақтары (ER түрі)
- Norgau желісінде 6 цанга жинағы бар. Жинаққа бір өлшемді модельдер кіреді, мысалы, ER 11; 16; 20; 25; 32 және 40.
Norgau цанг артықшылықтары
-
Жабдықты сенімді бекіту
Бұл цилиндрлік сағақпен жанасу аймағының ұлғаюына байланысты (16 байланыс желісі қамтамасыз етілген). Бекітілген бөлшектердің орналасу дәлдігі артады. -
DIN 6499, ISO 15488 халықаралық стандарттарына сәйкестігі
Бұл жабдықтың мәлімделген техникалық сипаттамаларының жарамдылығына кепілдік береді. -
Жинақтарда ыңғайлы
Шырша өлшеміне арналған құралдың диаметрін дәл таңдау мүмкіндігі бар. Орындалатын міндеттер тізімі кеңейтілуде.
Ақпарат
- Қолдану салалары
- Өнеркәсіптік өндіріс. Цангалар металл өңдеуде кеңінен қолданылады. Өнімдер фрезерлік, токарлық станоктардың стандартты жабдықтарын толықтырады.
- Жеке шеберханалар. Жабдық жеке өндірісте, әртүрлі жабдықтарды жөндеуде қолданылады. Шағын токарлық станоктың қысқыш құрылғысы ретінде пайдалануға болады.
- Қауіпсіздік техникасы
Цангаларды қолданған кезде, қарапайым ережелерді сақтаңыз және қауіпсіздік шараларын сақтаңыз:
- Корпустың зақымдануы, беттердің, жапырақшалардың тозуының көрінетін іздері бар өнімдерді пайдаланбаңыз.
- Жұмыс алдында жабдықты цангағабекітудің сенімділігін тексеріңіз.
- Қуатты өшіргеннен кейін станоктың шпинделін қолыңызбен тоқтатпаңыз.
- Қауіпсіздік көзілдірігімен жұмыс жасаңыз.
- Пайдалану жөніндегі ұсыныстар
- Цангаларды дұрыс пайдалану құралдың беріктігін ұзартады. Бұйымдар жөндеуге жатпайтынын есте ұстаған жөн. Цанганы патронға орнату ретін сақтаңыз. Бұл құрылымның сенімді бекітілуін қамтамасыз етеді, орындалатын операциялардың сапасын арттырады және радиалды соққыларды жояды.
- Белгіленген бұрышта цанганы сомынға бағыттаңыз. Нығайтқыш эллипсоидты ойығы бар ішкі қиықжиекке ие. Сомынға цанганы орналастырғаннан кейін, құралдың тік күйін белгілі бір басу арқылы тән шертуге дейін қалпына келтіру керек. Өнім мықтап бекітілген. Орнатылған цангалы сомынды патронға бұраңыз, бірақ жапырақшалардың қысқыш қозғалысы болмауы үшін соңына дейін емес. Құралды цангаға орналастырып, сомынды қатайтыңыз. Осы мақсатта қатайту моментін басқаруға мүмкіндік беретін Norgau динамометрлік кілтін пайдаланған дұрыс.
- Цанганың корпусын мезгіл-мезгіл тексеріп отырыңыз. Сызаттардың болуы патронның ішіндегі өнімнің бұрылуының белгісі болуы мүмкін. Жабдықты сақтауға тапсырар алдында тоттың пайда болуын болдырмау үшін, барлық компоненттерді коррозияға қарсы агентпен аздап сүрту керек.
