Norgau фрезерлік патрондар мен жақтаулар
Фрезерлік патрондар металды өңдеу процесінде құралды бекіту үшін қолданылады. Фрезерлік немесе бұрғылау станоктарына, оның ішінде сандық басқарылатын станоктарға орнатылады.
Жабдықтау станок шпинделінің айналу моментін бекітілген құралға береді: бұрғылар, цилиндрлік сағағы бар кескіштер, таңбалағыштар. Сонымен қатар патрондар арқылы кесу жиектеріне МСС беріледі.
Өнімдердің функционалдық мүмкіндіктерін кеңейту үшін қосымша құрылғылар қолданылады. Бұл цангалар, Морзе өтпелі төлкелері және әртүрлі ендірмелер.
Металл өңдеуде жоғары сапалы жабдықты пайдалану, қауіпсіздік техникасы мен пайдалану бойынша ұсыныстарды қатаң сақтау маңызды. Бұл жабдықты бұзылудан сақтауға және жұмыс процесін тиімдірек етуге көмектеседі.
Norgau фрезерлік патрондары мен жақтауларының кең ассортименті сізге қажетті модификация элементін таңдауға мүмкіндік береді. Жабдық еуропалық сапа стандарттарына сәйкес келеді, бұл бренд өнімдерінің сенімділігіне және жұмыста жоғары дәлдікке кепілдік береді.
Жабдықтардың түрлері
- Цангалық патрондар
- Конуспен DIN 2080, DIN 69871, DIN 69893, MAS403-BT (JIS B6339).
- Фрезерлік және бұрғылау жабдықтарына орнатылады.
- Бұл өздігінен қысылатын құрылғылар. Қосымша бұрандаларды, шпилькаларды немесе тоқтатқы элементтерін қолдануды қажет етпейді.
- Цангалық шағын патрондар
- Конуспен DIN 2080, DIN 69871, DIN 69893, MAS403-BT (JIS B6339).
- Олар кішірек қысқыш сомынмен жабдықталған. Шағын диаметрлі жабдықты бекіту үшін қолданылады.
- Whistle Notch патрондары
- Конуспен DIN 2080, DIN 69871, DIN 69893, MAS403-BT (JIS B6339).
- Жақтау Whistle Notch сағағын 88° бұрышпен қысады, бұл құралдың осьтік ығысуына жол бермейді.
- МСС ішкі беру.
- Морзе конусы бар бұрғыларға арналған патрондар
- Конуспен DIN 2080, DIN 69871, DIN 69893, MAS403-BT (JIS B6339).
- Фрезерлік жабдықтар үшін ішкі бұрандалы Морзе конусы бар патрондар қолданылады.
- Жабдықты өзгерту қолмен жасалады.
- Weldon патрондары
- Конуспен DIN 2080, DIN 69871, DIN 69893, MAS403-BT (JIS B6339).
- Құралды Weldon сағағымен бекіту үшін қолданылады (бүйірлік тырнақтармен).
- МСС ішкі беру.
- Аралас патрондар
- Конуспен DIN 2080, DIN 69871, DIN 69893, MAS403-BT (JIS B6339).
- Морзе конусынан 7:24 конусына өтуге мүмкіндік беріңіз.
- МСС ішкі жеткізілімін қамтамасыз етеді.
- Бұрандалы патрондар
- C конусы DIN 2080, DIN 69871, DIN 69893, MAS403-BT (JIS B6339).
- Сол және оң жақ бұрамаларды таңбалағыштармен кесуге арналған.
- Бұрғылау және фрезерлеу жабдықтарында қолданылады.

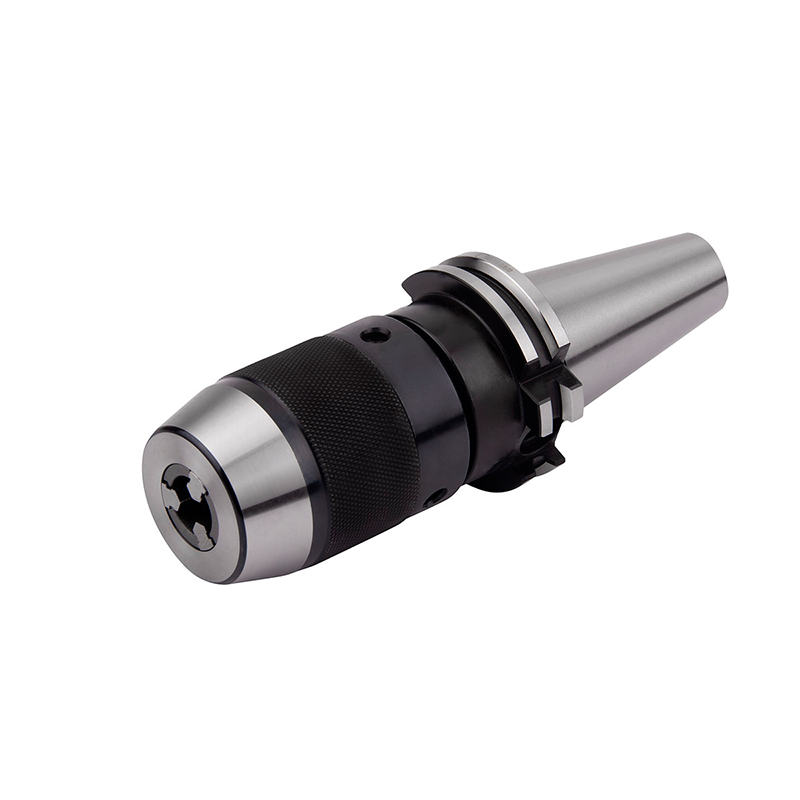

- Бұрғылау патрондары
- Конуспен DIN 2080, DIN 69871, DIN 69893, MAS403-BT (JIS B6339).
- Диаметрі әртүрлі бұрғыларды бекіту үшін пайдаланылады.
- Кейбір модельдерде МСС беру нысаны Ішкі болып табылады.
- Қуат патрондары
- Конуспен DIN 2080, DIN 69871, DIN 69893, MAS403-BT (JIS B6339).
- Тікелей цангалар үшін.
- Құралдың күшті қысқышын қамтамасыз етіңіз.
- Screw-On патрондары
- DIN69893, DIN69871, mas403-BT (JIS B6339) бойынша конуспен.
- Screw-On сағағы бар құралға арналған жақтаулар.
- МСС ішкі беру.
- Соңғы кескіштерге арналған патрондар
- Конуспен DIN 2080, DIN 69871, DIN 69893, MAS403-BT (JIS B6339).
- Әртүрлі диаметрлі цилиндрлік сағағы бар соңғы кескіштерді бекітуге арналған.
- Патрондардың бұл түрін жоғары жылдамдықты жабдықта қолдануға болады (25000 айн/мин дейін).
- Жеткізу жинағына бұрандалы бұранда кіреді.
- Патрондардың кейбір модельдері кесу аймағына ішкі және бүйірлік МСС жеткізуді жүзеге асырады.
- Гидроқысқыш патрондар
- Конуспен DIN 2080, DIN 69871, DIN 69893, MAS403-BT (JIS B6339).
- Сағақты қысу сұйықтықтың қысымы арқылы жүзеге асырылады.
- Қысқыш / қысқыш үшін реттеу бұрандасы қолданылады.
- Модельдер қысқартылған, қысқа, нәзік орындалған.
- Патронның ұшуы 10 мм шегінде өзгереді.
- Сіз гидроқысқыш патронды бөлек немесе ауыстырылатын төлкелер жинағымен бірге кейсте сатып ала аласыз.
Фрезерлік патрондар мен жақтаулардың артықшылықтары
-
Халықаралық сапа стандарттарына сәйкестігі
Бұл жабдықтың мәлімделген техникалық сипаттамаларының жарамды сипаттамаларына 100% сәйкес келуіне кепілдік береді. -
Құралды жылдам ауыстыру
Жабдықты қайта баптау уақыты қысқарады, өнімділік жақсарады. -
Кең модельдік қатар
Қажетті модификация моделін таңдау мүмкіндігі. -
Ыңғайлы жинақтар
Құрал сағағының диаметрі дәл таңдалады. Орындалатын міндеттер тізімі кеңейтілуде. Жақтауларды ұқыпты сақтау қамтамасыз етіледі.
Ақпарат
- Еуропалық және жапондық сапа стандарттарына сәйкестігі
Norgau желісінде 7:24 және 1:10 конустық фрезерлік патрондар бар, олардың өлшемдері 40 және 50 (максималды сыртқы диаметрі мм).
Жабдық белгіленген сапа стандарттарына сәйкес келеді. Олардың әрқайсысын толығырақ талдайық:- DIN 69871 (SK) Патрондар мен жақтаулар еуропалық жабдыққа орнатылады. Өнімдер жабдықты автоматты түрде ауыстыратын станоктарда қолданылады. Конструкция ерекшеліктері — ернемектегі ойықтар "белдемше" қалыңдығында кесілген. Жабдықтар станокта бұрандамен (штревельмен) бекітіледі.
- MAS-403 BT (JIS B6339) Жапондық (азиялық) стандарт. Бұл ең көп таралған болып саналады. Өнімдер жақтауларды қолмен немесе автоматты түрде ауыстыратын жабдықта жұмыс істей алады. Стандарттаудың ресейлік аналогы жоқ. Конструкция ерекшеліктері — ернемектегі ойықтар бүкіл қалыңдығына кесілмейді. Шпиндельде бекіту штревель көмегімен жүзеге асырылады.
- DIN 2080 (NT) тек жақтауларды қолмен өзгерту функциясы бар әмбебап станоктарға арналған жабдық. Ресейлік әріптес-Гост 25827/1. Модель конструкциясының ерекшеліктері шпиндельде ішкі бұрамаға де, конустың цилиндрлік бөлігінің сыртқы ойықтарына да бекітілген.
- DIN 69893 (HSK) Конустық параметрлері 1:10 қуыс модель. СББ және құралды автоматты түрде ауыстыратын станоктерде қолданылады. Әдетте, ол жоғары жылдамдықты жабдықта қолданылады. Конструкция ерекшеліктері — штревельмен (бұрандамен) емес, цангамен бекітіледі.
- Қолдану салалары
- Өнеркәсіптік өндіріс
Фрезерлік патрондар мен жабдықтар металл өңдеуде кеңінен қолданылады.
СББ бұрғылау және фрезерлік станоктарға және құралды қолмен ауыстыруға орнатылады. - Жеке өндіріс
Ықшам бұйымдар шағын өндірісте және жеке өндірісте қолданылады.
- Өнеркәсіптік өндіріс
- Қауіпсіздік техникасы
Фрезерлік патрондармен және жақтаулармен жұмыс істеу кезінде қауіпсіздік ережелерін сақтаңыз:
- Жұмысты бастар алдында құралды патронға бекітудің сенімділігін тексеріңіз.
- Корпусы зақымданған, сағағы майысқан жабдықты пайдаланбаңыз.
- Қуатты өшіргеннен кейін станоктың шпинделін қолыңызбен тоқтатпаңыз.
- Жұмыс кезінде қысқыш кілттерді патронда қалдырмаңыз.
- Қауіпсіздік көзілдірігін қолданыңыз.
- Пайдалану жөніндегі ұсыныстар
Құралды дұрыс пайдалану оның қызмет ету мерзімін ұзартады.
- Фрезерлік жабдықты қолданар алдында станок өндірушісінің елін нақтылау қажет. Mas 403 BT (JIS B6339) стандарты тек азиялық жабдыққа жарамды.
- Цангалық патрондарды дұрыс жинау шпиндельге сенімді бекітуді қамтамасыз етеді, орындалатын операциялардың сапасын арттырады және радиалды соққыларды жояды. ER цангалары жөндеуге жатпайтынын есте ұстаған жөн.
- Станокқа орнатудан бұрын жабдықты таза шүберекпен сүртіңіз. Бұл сақтау процесінде қолданылатын қорғаныс майын кетіреді.
