Norgau станокты іскенжелері
Іскенжелер — өндірістік тапсырмаларды орындау кезінде өңделетін материалды станокта сенімді бекітуге арналған әмбебап құрылғы.
Бұрғылау, үңгілеу, фрезерлеу, бұрау, кесу, тегістеу жұмыстарына дайындық кезінде жабдық бөлшектерді сенімді түрде бекітеді.
Іскенжелер қандай конструкциялық элементтерден тұрады?
- Негізі. Әдетте, бұл бекітуге арналған тесіктері бар шойын табақ. Құралдың барлық компоненттері үстірттерге негізделген.
- Қысқыш элементтер (губкалар). Бірі жылжымалы, екіншісі стационарлық.
- Тұтқасы бар айналмалы механизм. Бұранда қысқышты басқарады, осылайша губкалар арасындағы қашықтықты өзгертеді. Тұтқаның көмегімен қажетті қысу күші жасалады.
- Көмекші түйіндер. Станоктың дайындамамен өзара әрекеттесу тиімділігін арттыратын құрылғылар мен басқа құрылғылар.
Іскенжелер айналмалы және стационарлық болып бөлінеді.
Станокты іскенжелердің түрлері
- Бұрғылау станоктарына арналған іскенжелер

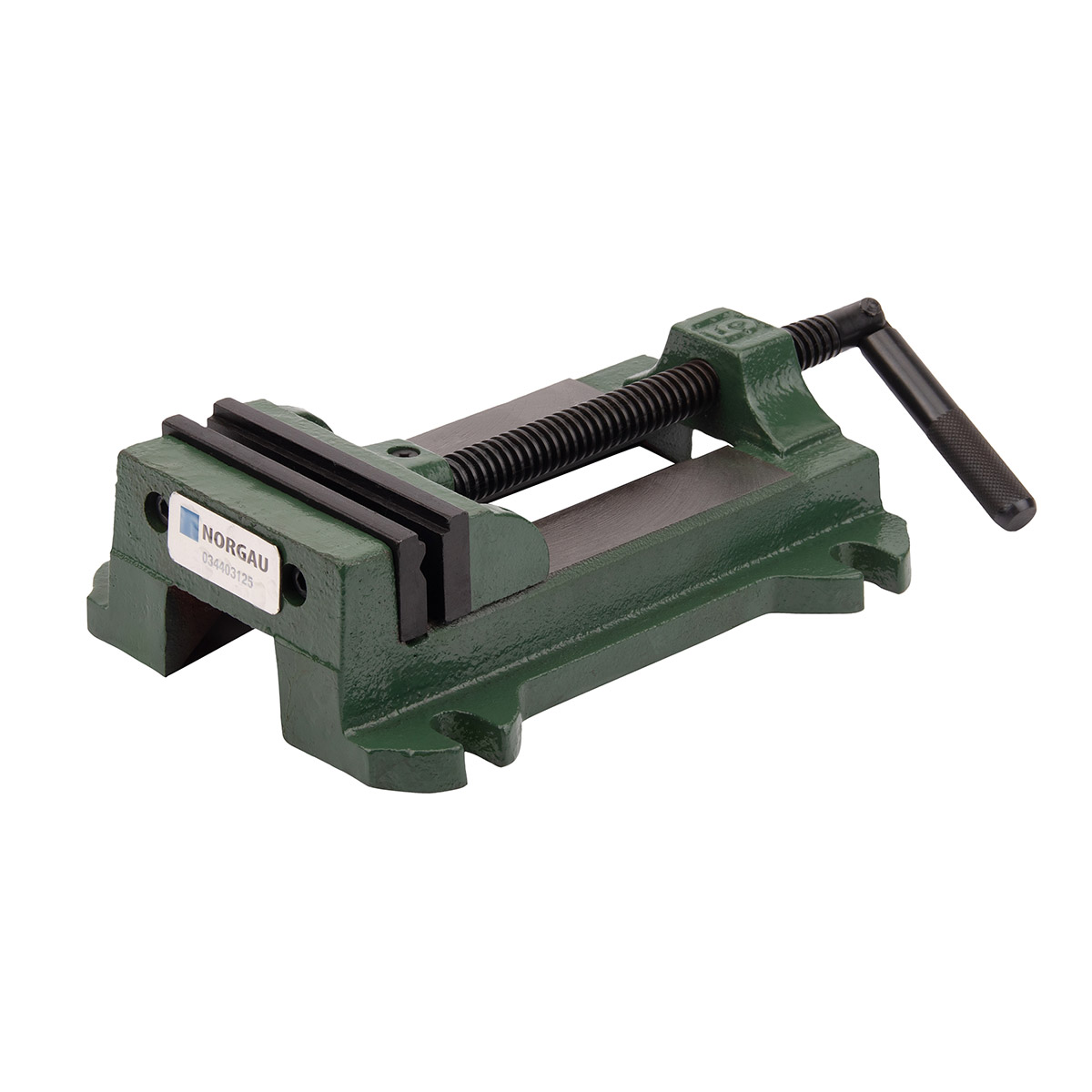

- Шойыннан жасалған қатты (стационарлық) конструкция бұйымы. Ені 125 мм кең призмалық губкалармен жабдықталған. Құрылғының жылжымалы бөлігін жылжытуға ыңғайлы тұтқа бар.
- Фрезерлік станоктарға арналған іскенжелер
- Айналмалы модельдер. Жабдықтың барлық негізгі түрлеріне орнатылады.
Станокты іскенжелердің артықшылықтары
-
Айналмалы негіз
Дайындамаларды өңдеу 360°шегінде осьтің айналасында бұрылыспен жүзеге асырылады. Шебердің жұмысының ыңғайлылығы артады. -
Призмалық қысқыш губкалар
Құбыр бөлшектерін сенімді бекітуді қамтамасыз етіңіз. Өнімнің функционалдығын арттырыңыз, шешілетін міндеттер ауқымын кеңейтіңіз. -
Жоғары дәлдіктегі орындау
Жылжымалы және қозғалмайтын губкалар арасындағы параллельдік сақталады. Дайындамаларды қысқыш беттердің бүкіл ені бойынша ұстау сенімділігі артады. Бұрандалы механизмнің тегіс жүрісі қамтамасыз етіледі. -
Ыңғайлы айналмалы тұтқа
Эргономикалық орындау. Қажетті қысу күші жасалады. -
Әмбебаптылық
Жабдықтың барлық негізгі түрлерінде қолдану мүмкіндігі. -
Жоғары сапалы өндіріс материалдары
Іскенжелер арнайы шойыннан жасалған. Тозуға төзімді материал, іскенжелерге коррозияға және техникалық сұйықтықтардың әсеріне төзімділік береді.
Ақпарат
- Қолдану салалары
- Өнеркәсіптік өндіріс. Іскенже-слесарлық және балташылықжұмыстарында, құрастыру цехтарында кеңінен қолданылады. Бұрғылау, фрезерлік станоктардың қажетті қосалқы жабдықтары болып табылады.
- Жеке шеберханалар. Жабдық әртүрлі заттарды, қолөнерді, тұрмыстық техниканы, автомобиль көлігін жеке жасау үшін қолданылады.
- Қауіпсіздік техникасы
Іскенжемен жұмыс істеу кезінде қарапайым ережелер мен қауіпсіздік шараларын сақтаңыз:
- Жұмысты бастар алдында құралдың шеберүстеліне, станок үстеліне бекітілу беріктігін тексеріңіз.
- Бөлшектерді қысу кезінде қолдарыңызды губкалар арасында ұстамаңыз.
- Қысу күшін арттыру үшін балғамен, балғамен іскенже тұтқасына тигізбеңіз. Бұл балғаның соққы бөлігі, балға аяққа, тізеге тиген кезде жарақат алуы мүмкін.
- Жоңқаны, металл қалдықтарын алақаныңызбен алып тастамаңыз. Щеткаларды немесе шүберектерді қолданыңыз.
- Пайдалану жөніндегі ұсыныстар
- Іскенжелерді бекітуден бұрын, станоктың үстелін және құралдың тақтасын құрғатыңыз.
- Шайбалар мен сомындары бар қысқыш болттарды үстелдің ойықтарына енгізіңіз. Іскенжелердің бір жағының көзін бекіткіштерге апарыңыз және сомынмен төсекке Жем салыңыз.
- Сомындарды бұрауды кезекпен орындаңыз. Бұл құралдың негізін станок үстелінің бетіне мықтап басуды қамтамасыз етеді.
- Іскенженің нақты орналасуы арнайы жабдықтың көмегімен жүзеге асырылады.
- Бөлікті бекітіп, қысқыш тақталарды бөліктің енінен үлкен қашықтыққа сұйылту керек. Бекітілген дайындама іскенже губкаларымен шамамен 10-15 мм жоғары болуы керек.
- Жұмыстың соңында бұйымды жоңқадан тазарту керек.
- Бұрандалы механизмді мезгіл-мезгіл техникалық маймен майлаңыз, қысқыш бөліктердің беттерінің параллельдігін тексеріңіз.
