Norgau құрастыру бөлшектері мен компоненттері
Әртүрлі материалдарды өңдеу үшін көмекші жабдықтар мен арнайы құрылғылардың кең спектрі қолданылады.
Механизмдер мен компоненттер Станок жабдықтарының стандартты жиынтықтарын толықтырады. Мұның бәрі станоктардың, машиналардың және қондырғылардың функционалдығын кеңейтуге арналған.
Қосалқы жабдықтар мен құрылғылардың көмегімен құрал орнатылады және бекітіледі, кесу жиектеріне салқындатқыш сұйықтық беріледі.
Металл өңдеуде жоғары сапалы бөлшектер мен компоненттерді пайдалану, қауіпсіздік техникасы мен пайдалану бойынша ұсыныстарды қатаң сақтау маңызды. Бұл жабдықты бұзылудан сақтауға және жұмыс процесін тиімдірек етуге көмектеседі.
Norgau құрастыру бөлшектері мен компоненттерінің кең ассортименті сізге қажетті модификация элементін таңдауға мүмкіндік береді. Құрал Еуропалық сапа стандарттарына сәйкес келеді, бұл бренд өнімдерінің сенімділігіне және жұмыста жоғары дәлдікке кепілдік береді.
Құрастыру бөлшектері мен компоненттерінің түрлері
- Цилиндрлік сағағы бар цангалық патрондар
- Цангалық жақтау. Қысқыш механизмдердің бір түрі. Ол өзінің параметрлері бойынша станоктың шпиндельіне орнатуға жарамсыз құралды бекітеді. Цангалық жақтау — өздігінен қысатын құрылғы. Қосымша бұрандаларды, түйреуіштерді немесе тоқтатқы элементтерін қолдануды қажет етпейді.
- Mini цангалық жақтауы. Минипатрон қол жетуі қиын жерлерде жұмыс істеу үшін қажет. Шағын диаметрлі цилиндрлік сағақпен жабдықты бекітуге арналған. Қысқыш сомын стандартты модельдің өлшемдерінен кішірек.
- Жылдам өзгеретін кірістірулер
- Көмекші құралды қолданбай таңбалағышты патронға бекіту үшін қолданылады.
- Таңбалағыштың әр өлшеміне арналған өзіндік ендірме бар.
- Сақтандыру муфтасы бар модельдер құралды сынудан қорғайды. Ол үшін муфта белгілі бір күшке орнатылады, ол асып кеткен кезде ол сырғып кете бастайды және таңбалағыштың айналуы өшеді.
- Құрастыру кілттері
- Mini сомындарға арналған кілттері. Mini Norgau сомындарын цангалық патрон корпусына бұрауға және бекітуге арналған.
- ER цангалық патрондарына арналған кілттер. ER Norgau сомындарын цангалық потрон корпусына бұрау және бекіту үшін қолданылады.
- Бұрандалы болттарға арналған кілттер. Norgau болттарын бұрау үшін қолданылады.
- Шүмекке арналған кілттер. Norgau шүмектерін бұрауға арналған.

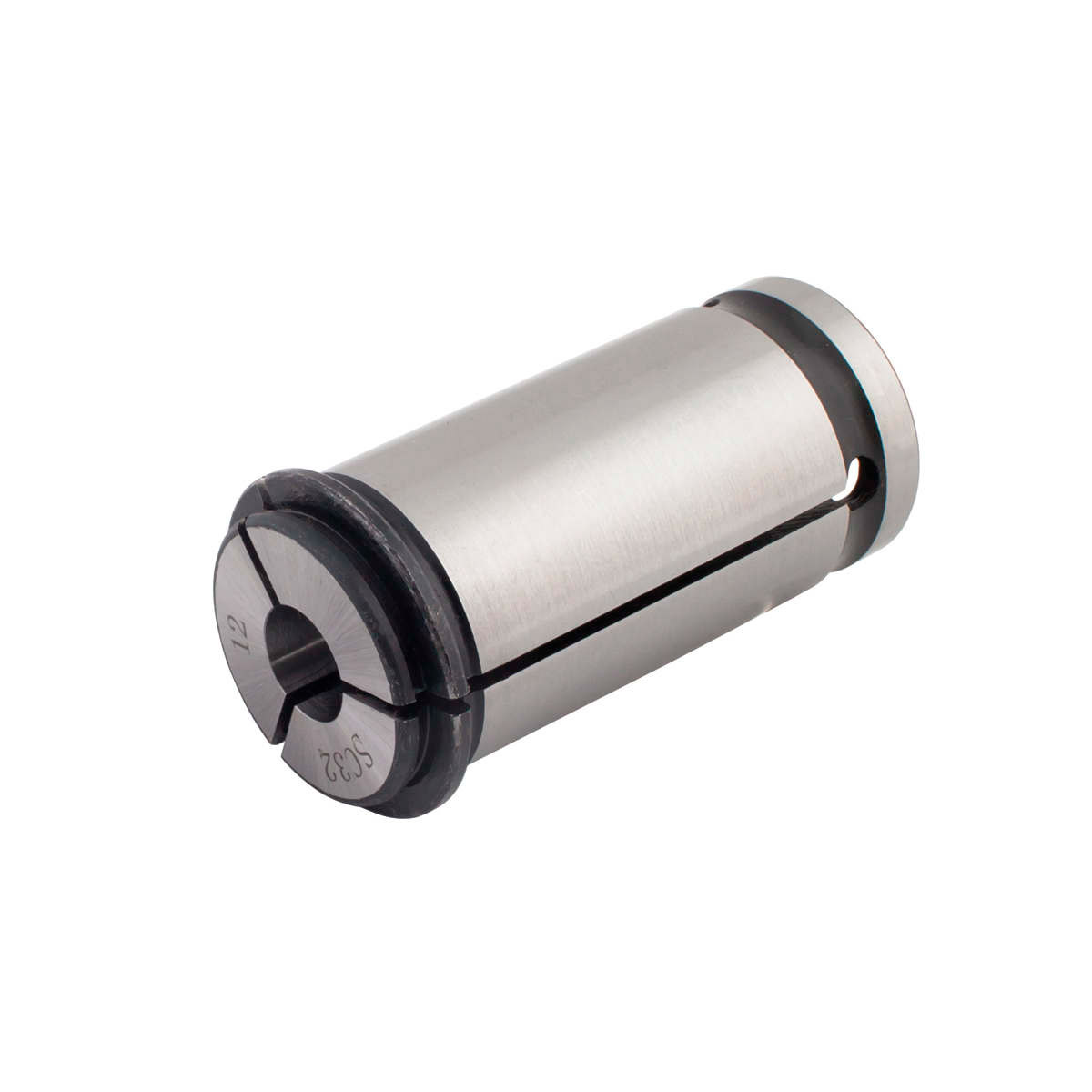

- Өтпелі төлкелер
- Norgau желісінде қуат патрондарыне арналған редукциялық төлкелер бар. Олар цангалар сияқты жұмыс істейді және әртүрлі өлшемдегі көбірек сағақтарды қысуға мүмкіндік береді.
- Құралдың цилиндрлік ұштары диаметрі: 6 мм, 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм.
- ER сомындары
- Mini сомындары. ER11, ER16, ER20 және ER25 өлшемді цангаларды бекітуге арналған.
- Цангалық патрондарға арналған сомындар. ER16, ER20, ER25, ER32 және ER40 өлшемдері бар цангтарды бекітуге арналған.
- Штревельдер
- Қосалқы жабдықты (мысалы, конустылығы 7:24 жақтау) станоктың шпинделіне сенімді бекітуге (қатайтуға) арналған.
- Бұрандалы бөлікпен штревель көмекші құрылғының сағағына оралады.
- DIN 69872-A жақтауларына арналған штревель
- 15° жиықжиекті бұйым еуропалық өндірістің көптеген станоктарында қолданылады.
- Ол 40 және 50 өлшемді SK конустарын бекіту үшін қолданылады.
- ISO 7388/2-В жақтауларына арналған штревель
- SK DIN 69871 стандартын 40 және 50 конусымен жабдықтауға арналған.
- Қиықжиек бұрышы 45°.
- MAS BT жақтауларына арналған штревель
- 7:24 ISO 7388/2 40 және 50 өлшемді конустар үшін қолданылады.
- Қиықжиекті бұрандалар 30°, 45° және 90°.
- МСС беруге арналған саптамалар
- HSK жақтауы ортасынан өтетін салқындатқыш сұйықтықты беруге арналған.
- Созылатын болттар
- Цилиндрлік және соңғы кескіштерді бекіту үшін қолданылады.
- М8, 10, 12, 16 және 20 метрикалық бұрандалы бұйымдар.
Norgau құрастыру бөлшектері мен компоненттерінің артықшылықтары
-
Жұмыс процесін оңтайландыру
Цангалық патрондарды қолданудың арқасында жұмыс кезінде кескіштер мен бұрғыларды ауыстыру уақыты қысқарады. -
Әмбебаптылық
Norgau бөлшектері мен компоненттерін автоматты және қол жабдықтарында пайдалануға болады. Еуропалық және азиялық өндірушілердің станоктарында. -
Жоғары дәлдіктегі туралау жабдықтар
Бұл құралдың сағағын қамту аймағының ұлғаюына байланысты қол жеткізіледі. -
Халықаралық стандарттарға сәйкестігі
DIN 69872, DIN 7388, DIN 6499 жабдықтың мәлімделген техникалық сипаттамаларының Жоғары сапасы мен жарамдылығына кепілдік береді. -
Кең модельдік қатар
Қажетті модификация модельдерін таңдауға болады.
Ақпарат
- Қолдану салалары
- Өнеркәсіптік өндіріс
Құрастыру бөлшектері мен компоненттері фрезерлік және токарлық станоктарда кеңінен қолданылады. СББ технологиялық желілерде. - Жеке шеберханалар
Ыңғайлы, ықшам және тез ауыстырылатын жақтаулар жеке өндірісте, тұрмыстық техниканы жөндеуде танымал.
- Өнеркәсіптік өндіріс
- Қауіпсіздік техникасы
Norgau қосалқы жабдықтарын пайдаланып, қауіпсіздік шараларын сақтаңыз:
- Зақымдалған, кептеліп қалған жарақты/құралды пайдаланбаңыз.
- Цангаларды, саптамаларды, МСС беру шүмектерін бекіту үшін арнайы кілттерді қолданыңыз.
- Айналмалы шпиндельден цангалық патронды шығармаңыз.
- Бөлшектерді станоктарда қалдырмаңыз. Олардың құлауы өндірістік жарақатқа және жабдықтың зақымдалуына әкелуі мүмкін.
- Пайдалану жөніндегі ұсыныстар
Қосалқы бөлшектерді дұрыс пайдалану құралдың қызмет ету мерзімін ұзартады.
- Цанганы қолданар алдында станокты өндіруші елді нақтылау керек. Назар аударыңыз-mas 403 BT (JIS B6339) стандарты тек азиялық жабдыққа жарамды.
- Патрондардың сағақтары, коррозия іздері бар цанга жапырақшаларын зімпарамен тазалауға болады, бірақ сонымен бірге бетінің кедір-бұдырлығы артады. Осылайша, бекітілген құралдың ойықтары мен радиалды соққыларының пайда болу ықтималдығы бар.
- Патронға, станоктың шпинделіне орнатудан бұрын, жабдықты таза шүберекпен сүртіңіз. Сақтау процесінде қолданылатын қорғаныс майын алып тастаңыз.
