Бұрғылау станоктарына арналған Norgau жақтаулары
Жақтаулар станокт шпинделінің айналу моментін бұрғылау патронына беруге арналған. Бұл қалай өтеді?
- Конустылығы 7:24 сағақ (халықаралық ISO белгісі) станоктың қысқыш құрылғысында бекітілген. Осы мақсатта жақтау ернемегінде ойықтар жасалады.
- Конустың кесілген шыңына арнайы бұранда-штревель бұралған. Ал жақтау бұрандалы қосылыс арқылы шпиндельге тартылады.

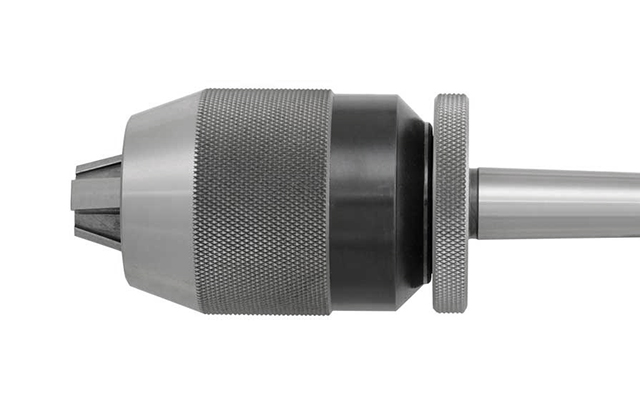

- Ернемектің екінші жағында аспаптық қысқартылған Морзе конусы орналасқан. Оған сәйкес геометрияның қону орны бар бұрғылау патроны бекітіледі.
- Конус латын әрпімен және санымен белгіленеді. Бұл Конвенция. Метрикалық өлшемдердің сәйкестігін арнайы кестелерден таба аласыз.
Металл өңдеуде жоғары сапалы бөлшектер мен компоненттерді пайдалану, қауіпсіздік техникасы мен пайдалану бойынша ұсыныстарды қатаң сақтау маңызды. Бұл жабдықты бұзылудан сақтауға және жұмыс процесін тиімдірек етуге көмектеседі.
Модельдік қатар
Norgau желісінде 40 және 50 өлшемді сағақтары бар, Морзе конусының В-12, В-16 және В-18 модификациялары және G6.3-12000 айн/мин теңгерім сыныбы бар бұрғылау патрондарына арналған жақтаулар ұсынылған. Сұраныс бойынша жақтауларды басқа теңгерім сыныбымен жеткізуге болады.
Жақтаулардың конструкциясында дайындаманы өңдеу учаскесіне майлау-салқындату сұйықтығы берілетін арналар көзделмеген-тек сыртқы ЖҚҚ беру ғана қолжетімді.
Norgau бұрғылау станоктарына арналған жауқтаулардың артықшылықтары
-
Халықаралық сапа стандарттарына сәйкестігі
Бұл жабдықтың мәлімделген техникалық сипаттамаларының жарамдылығына кепілдік береді. -
СББ автоматтандырылған желілерде қолдану мүмкіндігі
Жақтаулар технологиялық процестерді оңтайландыруға мүмкіндік береді. -
Кең модельдік қатар
Өнімнің қажетті модификациясын таңдау.
Ақпарат
- Сапа стандарттары
- MAS 403 BT (JIS B6339) — жапондық стандарт. Өнімдер азиялық өндірушілер жасаған станоктарға орнатуға арналған. Стандарттаудың ресейлік әріптесі жоқ.
- DIN 2080 — еуропалық стандарт (ГОСТ 25827 исп.1). Жақтаулар сағақтың өзіне тән ұшымен жасалады. Кесілген шыңда цилиндрлік бөлік бар, оның айналасында ойықтар бар. Ернемектің қалыңдығы MAS 403 ВТ өнімдерінен аз.
- Қолдану салалары
- Өнеркәсіптік өндіріс. Құрал металл және ағаш өңдеуде қолданылады. машинажасауда, құрастыру цехтарында, жиһаз индустриясында.
- Жеке шеберханалар. Жақтаулар жеке өндірісте, әртүрлі жабдықтар мен жабдықтарды жөндеуде кеңінен қолданылады.
- Қауіпсіздік техникасы
Жақтаулармен жұмыс істеу кезінде қарапайым ережелер мен қауіпсіздік шараларын сақтаңыз:
- Корпуста сызаттар, жарықтар, отқақ және коррозия іздері бар құралды қолданбаңыз.
- Қуатты өшіргеннен кейін бұрғылау патронын қолыңызбен тоқтатпаңыз.
- Станоктың шпинделі мен патронында жабдықтар мен құралдарды орнатуға арналған кілттерді ұмытпаңыз.
- Қауіпсіздік көзілдірігімен жұмыс жасаңыз.
- Пайдалану жөніндегі ұсыныстар
- Бұрғылау станогының шпиндельіне арналған жабдықты таңдағанда, ол қандай максималды айналымға есептелгенін ескеру қажет. Шпиндельдің айналу жылдамдығы жақтаудың рұқсат етілген айналу жылдамдығынан аспауы маңызды. Бұл ережені сақтамау фрезердің дірілдеуіне, жұмыс кезінде бұрғылауға немесе шпиндель мойынтіректерінің бұзылуына әкелуі мүмкін. Конустардың өлшемдері станоктың қысқыш құрылғысына сәйкес келуі керек.
- MAS403BT стандартының жақтауларын өзгерту автоматты түрде де, қолмен де мүмкін. Модельдерді шпиндельге бекіту штревель немесе бұранда көмегімен жүзеге асырылады.
- DIN 2080 стандартты жақтаулар құралды қолмен ауыстыратын әмбебап жабдықта қолданылады. Станокты қысқыш құрылғыға орнату штревельді пайдаланбай жүзеге асырылады. Бұл 7:24 шыңының цилиндрлік сағағындағы ойықтардың арқасында пайда болады. Бірақ қыспақтағыш және ұзартылған бұранда нұсқасы болуы мүмкін.
- Патронға орнату алдында, конус беттерін таза шүберекпен мұқият сүрту керек, сүртілген бетке түк қалдырмай.
