Штангентереңдік өлшегіштері

Norgau штангентереңдік өлшегіштері

Тереңдік өлшегіш — тесіктердің, ойықтардың және ойықтардың тереңдігін анықтауға арналған жоғары дәлдіктегі өлшеу құралы.

Оның көмегімен сатылы беттердің жиектерінің биіктігін өлшеуге болады.

Жоғары сапалы штангентереңдік өлшегіштер Norgau бақылауымен жасалған

Бұл штангенциркульдің бір түрі. Ол штангенциркульмен конструкциялық ұқсастыққа ие, штанга мен жылжымалы жақтаудан тұрады. Айырмашылық — тереңдік өлшегіштерде өлшеу губкалары болмаған кезде.

Құрал жоғары дәлдіктегі өлшеу нәтижесін алу маңызды болған жағдайда қолданылады, ал басқа құрылғыларды (штангенциркуль немесе микрометр) пайдалану өлшенетін бөліктің спецификалық пішініне байланысты күтілген нәрсені алуға мүмкіндік бермейді.

Көрсеткіштердің дәлдігін және штангентереңдік өлшегіштің үздіксіз жұмысын мезгіл-мезгіл бақылау маңызды. Мұны істеу өте қарапайым. Қатарынан бірнеше өлшеулер жүргізіп, нәтижелерді салыстырыңыз.

Модельдік қатар

Norgau штангентереңдік өлшегіштерінің түрлері

Нониустық штангентереңдік өлшегіш
Тереңдік өлшегіштердің ең көп таралған түрі. Нониус жақтауы штанга бойымен қозғалады. Рамка мен штангадағы Нониус лазерлік гравюрамен қапталған. Бұл тозуды болдырмайды тәуекел жұмыс кезінде.

Нониусқа ұқсас конструкцияға ие. Анықтамалық құрылғы ретінде ықшам СК экраны қолданылады. Электрондық модельдер бөлудің төмен бағасымен ерекшеленеді және шкаланың кез-келген нүктесінде "нөлді" орнату мүмкіндігіне ие.

NDV нониус
- Өлшеміне дәл орнату үшін микроберілісі бар қарапайым және қолдануға ыңғайлы құрылғы. Сатылы беттер мен тесіктердің тереңдігін өлшеу үшін қолданылады. 0-150-ден 0-300 мм-ге дейінгі әртүрлі диапазоны бар модельдер бар.
NDV-C және NDV-H нониустық арнайы
- Norgau желісінде NDV-C цилиндрлік тереңдік өлшегіші бар және NDV-H өлшеу ілгегі бар модельдер (өнімнің шығыңқы бөлігінің тереңдігі мен қалыңдығын өлшеуге мүмкіндік береді).

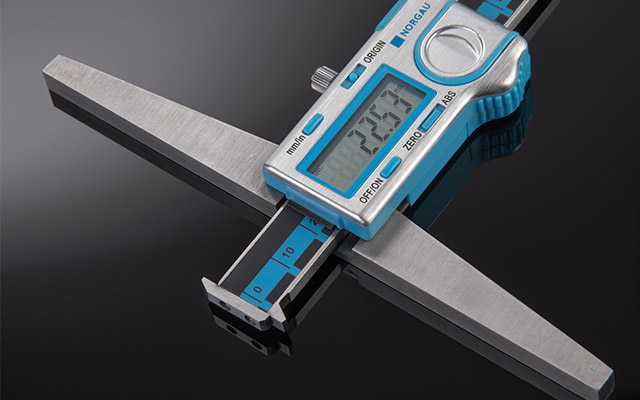

Цифрлық NDD-AD
- Цифрлық санау және кіріктірілген USB-ағытпа арқылы компьютерге деректерді шығару мүмкіндігі бар құрылғы. Көрнекі СК-дисплей және цифрлық шкала жұмыс уақытын үнемдеуге, өлшеулерді тез және дәл жүргізуге мүмкіндік береді.
NDD-C, NDD-H және NDD-A цифрлық арнайы
- Олардың кеңейтілген функционалдығы бар. Бұл NDD-C нүктелік микроөлшемдеріне арналған цилиндрлік тереңдік өлшегіші бар модельдер. Өлшеуіш ілгегі бар тереңдеткіштер ойықтар мен ойықтардың биіктігі мен қалыңдығын өлшеуге мүмкіндік береді. Тереңдіктегі ойықтың енін екі өлшеу ілгегі бар тереңдеткішпен анықтауға болады.

Құралдың артықшылықтары

Шыңдалған өлшеу және тірек беттері
Бұл орындау өлшеу жазықтықтарын болаттан және қатты қорытпадан жасалған бөлшектерді бірнеше рет өлшеу кезінде тез тозудан қорғайды. Сондай-ақ біз өлшеу беттері мен бағыттағыштарды тегістеу және тегістеу жұмыстарын жүргіземіз.
Norgau штангентереңдік өлшегіштері тоқтатқы бұрандасымен жабдықталған
Қарапайым механизм нәтижелерді ыңғайлы және жедел тіркеуге мүмкіндік береді. Өлшенетін бөліктен құралды алып тастағаннан кейін көрсеткіштерді оңай санауға болады. Штангентереңдік өлшегіштің көрсеткіштерін көруге кез келген уақытта оралуға болады.
Жоғары сапалы өнімдер
Өндірістің әр кезеңінде міндетті бақылауға қол жеткізіледі.
Шығарылатын өлшеу құралдары еуропалық стандарттарға сәйкес келеді
Бұл мәлімделген техникалық сипаттамалар жарамды сипаттамаларға толығымен сәйкес келетінін білдіреді.

Ақпарат

Қолдану салалары
Norgau штангентереңдік өлшегіштері әртүрлі салаларда кеңінен қолданылады:
- машинажасау;
- авиақұрылыс;
- аспапжасау;
- балташылық жұмыстары;
- жиһаз өндірісі.
Пайдалану жөніндегі ұсыныстар
- Метрологиялық қызметтерде сенім білдірілген құралды пайдалану керек (Norgau штангентереңдік өлшегіштері тексеруден өтті).
- Өлшеу алдында және одан кейін шаңның, қатты микробөлшектердің және техникалық майлардың іздерін кетіру арқылы құралдың губкаларын сүрту керек.
- Үйкеліс бөліктерін мезгіл-мезгіл майлау керек.
- Ұзақ уақытқа сақтар алдында, нониус штангентереңдік өлшегіштерін арнайы маймен майлап, су өткізбейтін сіңдірілген қағазға орау ұсынылады. Бұл шаралар құралды коррозиядан қорғауға көмектеседі.
- Цифрлық штангентереңдік өлшешіштерді ылғалды жерлерде пайдалануға болмайды. Ұсынылатын шарттар: ауа ылғалдылығы 80% шегінде +5-тен +35 градусқа дейінгі температура режимі.
- Құралдарды корпуста немесе корпуста сақтау керек.
