Norgau радиус үлгілері

Радиус үлгілері визуалды бақылаудың өлшеу құралдарына жатады.

Дөңес және ойыс беттердің радиусын анықтау және бұйра бөлшектерді өндіруде қисықтықты бақылау үшін қолданылады.

Сапалы визуалды бақылау кез-келген өндірісте маңызды.

Дайын партиядағы қабылдамау пайызы мен мөлшердің конвергенциясы осыған байланысты.

Қолдануға ыңғайлы болу үшін шаблондар бекіту күшін реттеуге мүмкіндік беретін арнайы сомынмен бекітілген. Қаласаңыз, қыспақтағышты босатып, пластиналардың жүрісін тегіс етуге болады.

"Барлығы жанында" нұсқасы шоғырлануды жоғалтпай дәлдік пен жұмыс жылдамдығын қамтамасыз етеді. Нәтижесінде күрделі қалыптардың сапасы артып, өнімділік артады.

Norgau радиустық шаблон жинақтары

34 дана
- Жинақ 1 мм-ден 7 мм-ге дейінгі параметрлерді өлшеуге арналған. Жинақта 0,25 мм-ден 0,5 мм-ге дейінгі қадамы бар 34 эталондық үлгі бар.
32 дана
- Анықтамалық шаблондар жиынтығы параметрлерді 7,5 мм-ден 15 мм-ге дейін басқаруға арналған. Тұрақты қадам үлгілері — 0,5 мм.

30 дана
- Жиынтықта 15,5 мм-ден 25 мм-ге дейінгі диапазонда өлшеу жүргізуге арналған 30 шаблон қарастырылған. Қисықтықты 0,5 мм-ден 1 мм-ге дейін арттыру қадамымен.

Құралдың артықшылықтары

Үлгілердің екі түрі бар: дөңес және ойыс
Бұл өлшеу процесін едәуір жеңілдетеді және тездетеді.
Пластиналар жоғары беріктігі бар болаттан жасалған
Материал коррозияға төзімді. Босату арқылы қатайту өнімге беріктіктің жоғарылауын қамтамасыз етеді.
Еуропалық өндірістік стандарттарға сәйкес келеді
Бұл құралдың дәлдігіне, сенімділігіне және беріктігіне кепілдік береді.
Эргономикалық орындау жұмысты жеңілдетеді
Norgau өлшеу үлгілерін пайдалану ыңғайлы және ыңғайлы.

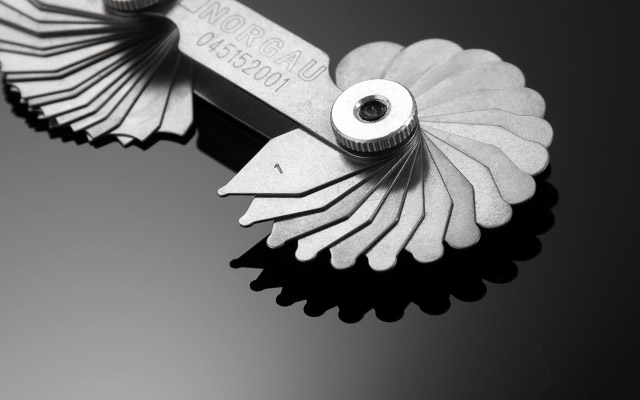

Үлгілер «құрсауда» жиналады
Арнайы сомын пластиналарды ыңғайлы «құрсауға» бекітеді. Қажетті құрал әрқашан «жанында» болған кезде шебер тиімдірек жұмыс істейді.
Анық өшірілмейтін таңбалау
Қажетті үлгіні табуды жеңілдетеді және деректерді оқуды жеңілдетеді.

Ақпарат

Қолдану салалары
Радиустық шаблондар жиынтығы визуалды бақылау үшін қолданылады:
- металл өңдеу және машинажасау кәсіпорындарында;
- құрастыру және жөндеу цехтарында;
- құрылыста;
- жеке шеберханаларда.
Радиус үлгілерін пайдалану бойынша ұсыныстар
- Өлшеу өлшенетін бетке қолдану арқылы тиісті сүңгіні таңдау арқылы жүзеге асырылады.
- Пішінге ең жақын үлгіні таңдап, өлшенген бөлік пен шаблон арасындағы саңылауды қараңыз, ол минималды болуы керек.
- Бір әрекетте бүкіл бетіндегі ауытқу деңгейін бағалауға болады.
