Norgau өлшеу сүңгілері
Өлшеу сүңгілері — екі жазықтық арасындағы саңылауларды жанасу әдісімен жылдам және дәл өлшеуге арналған жұқа калибрленген тақталар. Пайдаланудың қарапайымдылығы үшін барлық сүңгілер металл пластиналардың функционалды жиынтығына жиналады.
Бір калибрлеу "құрсауында" әртүрлі қалыңдықтағы және плиталардың геометриясындағы 13, 20 немесе 21 өлшеу сүңгілері бар. Лазерлік гравюра әдісімен әр калибрлеу тақтасының бетіне тұрақты өлшем белгісі қойылады.

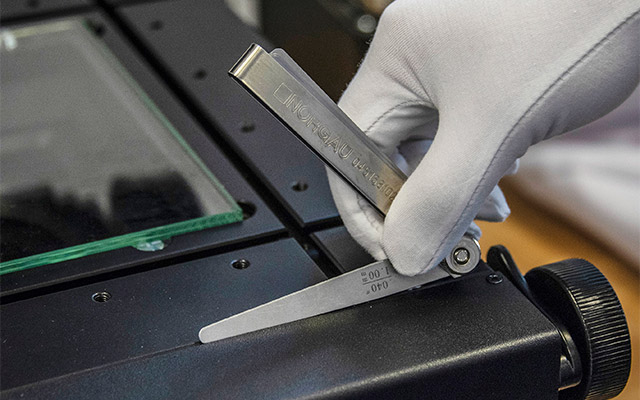

Сүңгілерді қалай дұрыс пайдалану керек және екі бет арасындағы алшақтықты қалай анықтауға болады?
Оған таңдалған жиынтықтан кезек-кезек калибрлеу тақталарын қою жеткілікті.
Пластиналардың бірі өлшенетін кеңістікті 100% толтырған кезде (өлшеуіш таяқшаның қалыңдығы екі жазықтық арасындағы қашықтыққа тең болады), сіз саңылаудың өлшемін білесіз (ол пластинадағы цифрлық белгіге тең болады).
Бұл жағдайда пластиналар саңылауға еркін түспеуі керек, тек аз күшпен қозғалады.
Norgau өлшеу сүңгілеріның түрлері
- Цилиндрлік
- Өлшеу диапазоны 0.05-тен 1.00 мм-ге дейін (жинақта 13 және 20 дана).
- Конустық
- Өлшеу диапазоны 0.05-тен 1.00 мм-ге дейін (жинақта 13 және 20 дана).
- Өлшеу диапазоны 0.05-тен 2.00 мм-ге дейін (жинақта 21 дана).
Құралдың артықшылықтары
-
Пластиналардың конустық немесе цилиндрлік геометриясы
Жұмыс тапсырмаларының түріне және күрделілігіне байланысты сіз сәйкес пластина геометриясын таңдай аласыз. Барлық жинақтар жұмсақ пластикалық қораптарға оралған. -
Қос таңбалау
Сүңгілер миллиметрмен және дюйммен екі рет белгілеу Norgau жинақтарын жан-жақты етеді және есептеулер мен бір метрикалық жүйеден екіншісіне ауысуға уақытты үнемдейді. -
Сүңгілер ыңғайлы жинақтарда келеді
Барлық Norgau сүңгілері «құрсауға» жиналады. Бұл форматта оларды сақтау және пайдалану әлдеқайда оңай. Сүңгілер пластиналардың қалыңдығының артуына сәйкес орналастырылған. -
Лазерлік гравюра әдісімен таңбалауды қолдану
Бұл әдіс таңбалаудың тұрақтылығына қол жеткізуге мүмкіндік береді, бөлікке зақым келтірмейді және өлшеу нәтижелерінің дәлдігіне әсер етпейді.
Жоғары сапалы өндіріс материалдары
Norgau өлшеу сүңгілері шыңдалған қаңылтыр болаттан жасалған. Бұл металл деформацияға, коррозиялық процестерге, агрессивті заттардың әсеріне және жүктемелерге төзімді. Оны кез-келген климаттық жағдайда қолдануға болады.
- Қолдану салалары
Norgau өлшеу сүңгілері әртүрлі салаларда және адам қызметінің салаларында қолданылады:
- токарлық-фрезерлік жұмыстар;
- слесарлық жұмыстар;
- жөндеу жұмыстары;
- жабдықты реттеу және реттеу;
- автокөліктерді жөндеу.
- Сүңгілерді таңдау бойынша кеңестер
Тиісті өлшеу сүңгілерін таңдау үшін келесі сипаттамаларды ескеру қажет:
- Элементтердің қалыңдығы. Пластиналардың стандартты қадамы 0,01-ден 0,05 мм-ге дейін. Norgau пластиналардың қалыңдығының миллиметр мен дюймдегі мәнін көрсетеді.
- Жинақтағы элементтер саны. Жинақ сүңгілердің әртүрлі санынан тұруы мүмкін (21 данаға дейін). Оңтайлы жинақты таңдау жоспарланған жұмыс түріне және бақыланатын қалыңдығына байланысты.
- Сүңгілердің ұзындығы. Norgau диапазонында ұзындығы 100 және 200 мм пластиналар бар.
