Norgau бұрандалы үлгілері
Бұрама шаблон — бұл бұрама қадамын дәл анықтауға қабілетті қарапайым конструкциясы бар өлшеу құралы. Өлшенетін бөліктегі ойықтарға бұрандалы тісті пластиналарды салыстыру жеткілікті. Бұраманың барлық түрлері пішіні мен өлшемімен ерекшеленеді. Бір қарағанда, олар мүлдем бірдей сияқты. Бірақ олай емес. Мұқият қарасаңыз, шамалы айырмашылықтарды көресіз. Бұл бұрама түрлері мүлдем басқаша екенін білдіреді.
Бұрандалы шаблондар бұрандалы ойықтың өлшемін оның пішіні мен қадамы бойынша дәл анықтауға көмектеседі. Олар бұрама параметрлері үлгінің анықтамалық мәндеріне жеткілікті жақын екенін анық көрсетеді. Өлшеу нәтижелерінің жоғары дәлдігіне, қарапайым және түсінікті конструкциясына байланысты бұрама өлшегіш металл өңдеудің әртүрлі кезеңдерінде, жабдықты жөндеу, құрастыру, монтаждау және бөлшектеу кезінде белсенді қолданылады.
Бұрандалы шаблондар анықтау үшін қолданылады: бұрама қадамы, қашықтық бірлігіне бұрама жіптер саны, ойықтардың тозуы, бұраманың берілген параметрлерге сәйкестігі.
Norgau бақылауымен тозуға және коррозияға төзімді материалдардан жоғары сапалы бұрама өлшегіштер жасалады. Барлық бұрама өлшегіштер еуропалық өндіріс стандарттарына сәйкес келеді, практикалық және қолдануға ыңғайлы.
Norgau бұрамалы шаблон жинақтары
- 24 дана

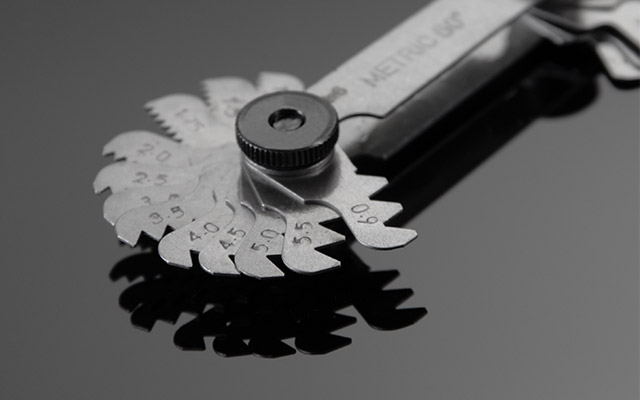

- Жинақ 60 градус бұрышы бар метрикалық типтегі бұрамаларды басқаруға арналған. Жинаққа кіретін шаблондар 0,25–6,00 ММ қадаммен өнімдерді басқаруға арналған.
- 28 дана
- 55 градус бұрышы бар Витворт бұрамалары параметрлерін анықтауға қызмет етеді. Жинаққа 4-62 TPI аралығындағы қадамды өлшеуге арналған үлгілер кіреді.
- 52 дана
- Әмбебап жинақта 600 метрикалық типтегі бұраманың ауытқуын анықтауға арналған өлшеу үлгілері бар (0,25–6,00 мм қадам) және Witworth конфигурациясы үшін (екі диапазонның үлгілері берілген: 4-62 TPI және 8-28 TPI).
Құралдың артықшылықтары
-
Еуропалық өндірістік стандарттарға сәйкес келеді
Мәлімделген техникалық сипаттамалар жарамды сипаттамаларға толығымен сәйкес келеді. Бұл өнімнің сенімділігіне кепілдік береді және бүкіл қызмет ету мерзімінде үздіксіз қызмет көрсетеді. -
Ыңғайлы жинақтарда сатылады
Үлгілер жалпы байламға пластик бұрандалармен бекітіледі. Тозуға төзімді материал пішінін жоғалтпайды, топсалар босап кетпейді және ұнтақталмайды. Шығарудың ыңғайлы нысаны сізге қажетті тақтайшаны іздеуге уақытты жоғалтпай жұмысты тиімді орындауға мүмкіндік береді. -
Никель жабынды корпус
Қорғаныс өлшеу құралының сыртқы түрін жақсартып қана қоймайды, сонымен қатар қорытпаның механикалық тозуға және коррозия процестеріне төзімділігін арттырады. Соның арқасында өнімдер ондаған жылдар бойы жұмыс сапасын сақтайды. -
Жоғары сапалы өндіріс материалдары
Norgau өлшеу үлгілері шыңдалған серіппелі болаттан жасалған. Кез-келген пайдалану жағдайларына арналған. Қалдық деформациясы жоқ үлгілер өмір бойы өлшеу дәлдігін қамтамасыз етеді. Коррозияға төзімді бет тот баспайды. Сөндіру соққы жүктемелеріне қажетті беріктік пен төзімділікті қамтамасыз етеді.
Ақпарат
- Қолдану салалары
Norgau бұрандалы шаблондар жиынтығы:
- жөндеу және слесарлық жұмыстарды орындау кезінде;
- машина және станокжасауда;
- құрылыста;
- техниканы жөндеу кезінде;
- сантехникалық бұйымдармен/аспаптармен жұмыс істеу кезінде және т. б.
- Бұрама өлшегіштерді пайдалану бойынша ұсыныстар
- Жинақтан сәйкес "тарақпен" шаблонды таңдап, оны тексерілетін бұрамаға бекітіңіз.
- Қадам өлшегіштің тістері бөлшектердегі бұрамаға мықтап бекітілуі керек.
- Толық сәйкестікке көз жеткізу үшін қосылымды тексеріңіз.
- Егер бос орын табылса, үлгіні жақын маңдағы үлгіге ауыстырыңыз.
- Керемет сәйкестік болғанша осы әрекеттерді қайталаңыз.
