Автоматты

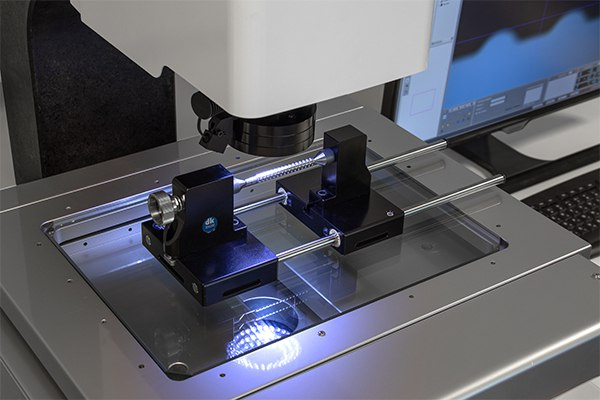

Norgau автоматты бейне өлшеу машиналарының конструкциясы қарапайым басқаруға, түсінікті бағдарламалық жасақтамаға, жоғары өнімділікке және кең функционалдылыққа ие.
Баспа тақталары және микроэлектрондық компоненттерді, тегіс және бұрандалы калибрлерді, машина бөлшектерін, пластмассадан жасалған бұйымдарды, металл бұйымдарын, медициналық мақсаттағы бұйымдарды және т.б. өлшеуге жарамды.
Автоматты бейне өлшеу машиналарының модельдік қатары:
- Оптикалық датчигі бар бейне өлшеу жүйелері;
- Байланыс датчигі бар мультидатчикті бейне өлшеу жүйелері;
- Порталдық бейне өлшеу жүйелері.
Байланыс датчигі бар мультидатчикті бейне өлшеу жүйелері
-
МCP/PH6/P20 датчиктері бар NVM-CNC моделі
СББ бейне өлшеу машинасы, кіріктірілген 2,0 цифрлық камера және түйіспелік датчиктер. Модель оптикалық және байланыс әдістерімен өлшеу мүмкіндіктерін біріктіреді. Байланыс датчиктері Z осі бойынша өлшеуге мүмкіндік береді, 2D оптикалық жүйесінің ауқымын кеңейтеді және 3D байланыс әдісімен үш координатты өлшеуді қамтамасыз етеді. NVM-CNC жұмыс пульті немесе компьютерлік манипулятор (тінтуір) арқылы басқарылады. Жарықтандырудың үш түрі бар – өту, шағылысу, коаксиалды — реттелетін сегменттік жарықтандыру және 24 жарықтандыру деңгейі. Ажыратымдылығы 1 мкм шкалалар.
-
МCP/PH6/P20 датчиктері бар NVM II-CNC моделі
Түйіспелік датчиктері бар 2-ші буын СББ бейне өлшегіш және кіріктірілген 2,0 түсті USB камерасы. Модель оптикалық және жанасу түрінде өлшеуге мүмкіндік береді. Жұмыс пультімен немесе компьютерлік манипулятормен (тінтуірмен) басқарылады. Артқы жарықтың үш түрі – өтетін, шағылысқан, коаксиалды. Реттелетін сегменттік жарықтандыру және жарықтандырудың 24 деңгейі қарастырылған. NVM II-CNC ажыратымдылығы 0,5 мкм болатын металл сызғыштармен жабдықталған.
-
МCP/PH6/P20 датчиктері бар NVM II-CNC I моделі
СББ бейне өлшеу машинасы, кіріктірілген 2,0 цифрлық камера және түйіспелік датчиктер. Қосымша функционалдылықтың арқасында сіз жүйенің ауқымын едәуір кеңейте аласыз. Сонымен, байланыс датчиктері Z осі бойынша өлшеуге мүмкіндік береді және 3D байланыс әдісімен үш координатты өлшеуді қамтамасыз етеді. Модель жұмыс пульті немесе компьютерлік манипулятор (тінтуір) арқылы басқарылады. Артқы жарықтың үш түрі бар – өту, шағылысу, коаксиалды. Металл сызғыштар едәуір жақсарды: ажыратымдылығы 0,1 мкм.
Оптикалық датчигі бар бейне өлшеу жүйелерінің модельдері
-
NVM-CNC моделі
СББ бейне өлшеу машинасы, кеңістіктік түйіспесіз өлшеуге арналған 2,0 кіріктірілген цифрлық камера. Жұмыс пульті немесе компьютерлік манипулятор (тінтуір) арқылы басқарылады. Артқы жарықтың үш түрі – өтетін, шағылысқан, коаксиалды. Ажыратымдылығы 1 мкм шкалалар.
-
NVM II-CNC моделі
СББ және кірістірілген 2,0 цифрлық USB камерасы бар сапалы кескіндер жасау мүмкіндігіне ие 2-ші буын бейне өлшегіш, . Кеңістіктік өлшеулер үшін қолданылады. Басқару жұмыс пультімен немесе бағдарламалық жасақтамадағы тінтуірмен жүзеге асырылады. Модель 0,5 мкм ажыратымдылығы бар металл сызғыштармен жабдықталған.
-
NVM II-CNC i моделі
СББ бейне өлшеу машинасы және жоғары дәлдіктегі түйіспесіз өлшеуге арналған 2,0 кіріктірілген цифрлық USB камерасы. Басқару пульттің немесе тінтуірдің көмегімен жүзеге асырылады. Металл сызғыштар едәуір жақсарды: ажыратымдылығы 0,1 мкм.
Порталдық бейне өлшеу жүйелері
-
NVM-P моделі
Портал түріндегі бейне өлшеу жүйесінің моделі. Жүйенің конструкциялық ерекшелігі әртүрлі салаларда үлкен өлшемді бөлшектерді жоғары дәлдікпен өлшеуге мүмкіндік береді. NVM-P моделі 0,1 мкм ажыратымдылықтағы ең инновациялық өлшеу сызғыштарын – металды қамтиды. СББ NVM-P моделі жұмыс пультімен және / немесе БЖ-мен басқарылады.
